Hochdruck-Schlauchsysteme für technische Gase

Die Vulkan Hochdruck-Schlauchsysteme zeichnen sich durch höchste Präzision und absolute Sicherheit aus. Durch eine vierfache Sicherheit beim Berstdruck sowie Knickschutzschutzfedern ist der Bediener optimal geschützt.

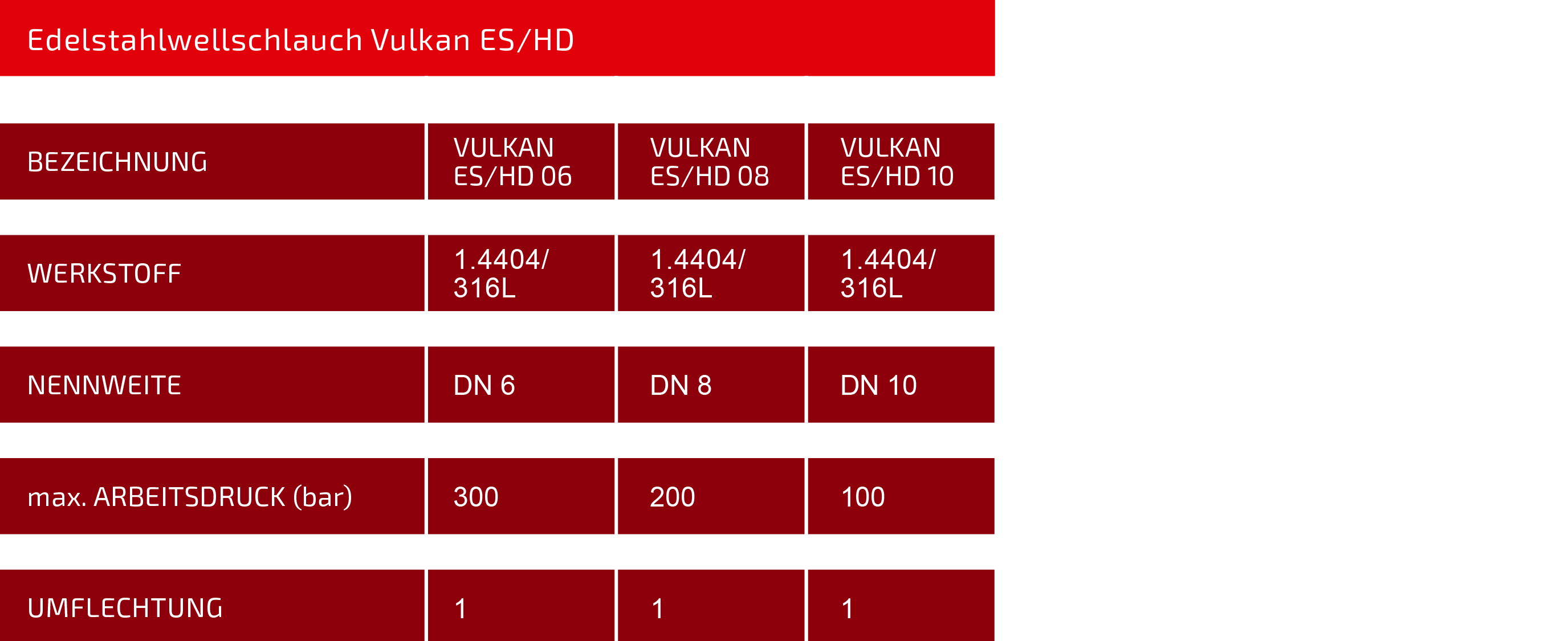

Vulkan ES/HD
Flexible Edelstahlwell-Schlauchsysteme

Für alle technische Gase und Sauerstoff, öl- und fettfrei für den Einsatz für hochreine Gase geeignet, einbaufertig, auch für korrosive Gase, beidseitig mit gasart-spezifischen Verschraubungen für viele nationale und internationale Anschlüsse lieferbar, verschiedene Durchmesser möglich, Sonderanschlüsse auf Anfrage.

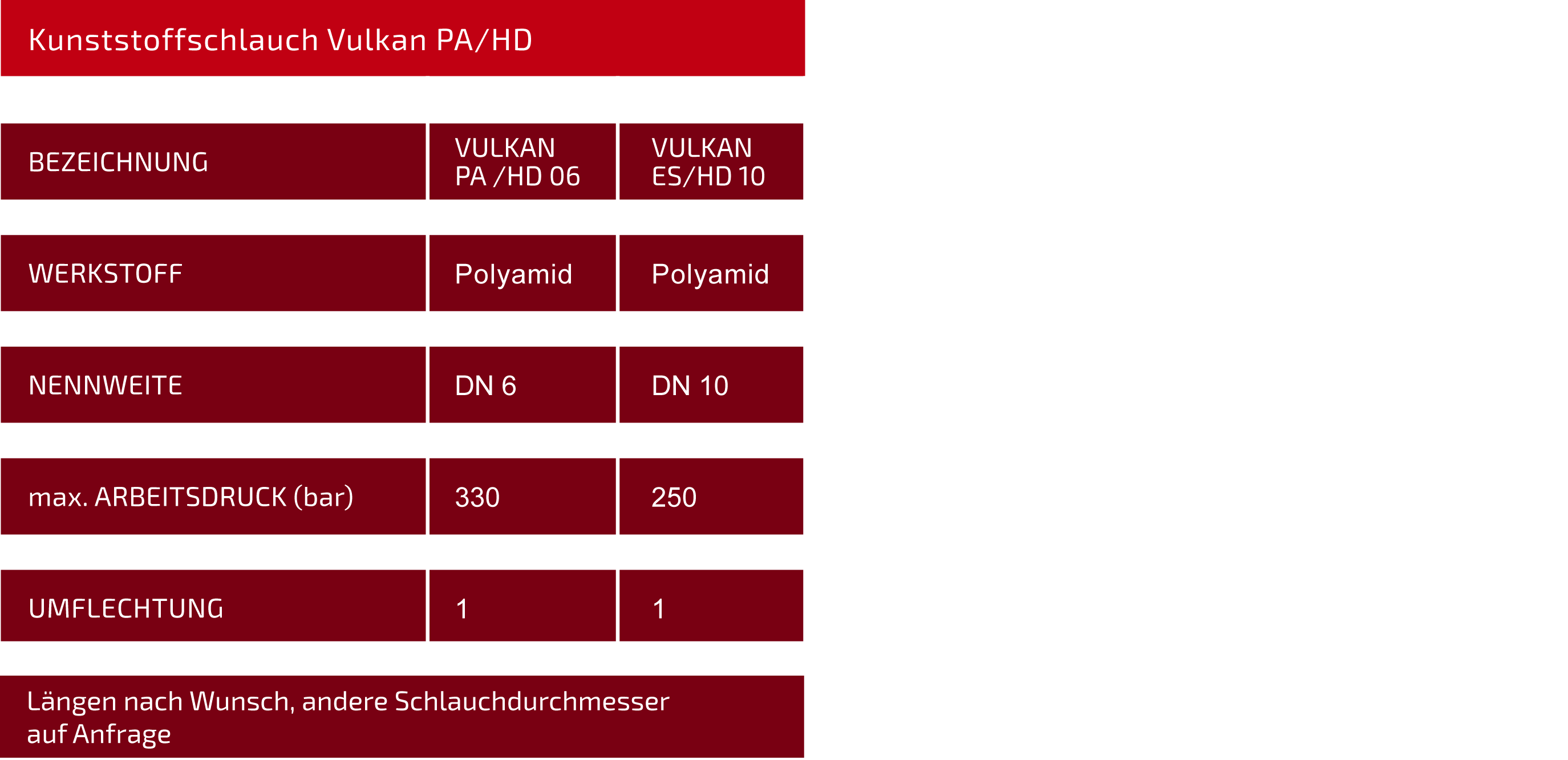

Vulkan PA/HD
Flexible Kunststoff-Schlauchsysteme

Für technische Gase, öl- und fettfrei für den Einsatz für reine Gase geeignet, einbaufertig, beidseitig mit gasart-spezifischen Verschraubungen für viele nationale und internationale Anschlüsse lieferbar, verschiedene Durchmesser möglich, Sonderanschlüsse auf Anfrage




Folgendes Zubehör ist für Edelstahl-Wellschlauch und Kunststoffschläuche lieferbar:

Fangseil

Komplett am Schlauch integriert, mit Halterung in der Verschraubung oder mit 2 Schlaufen zur externen Befestigung

Knickschutzfedern

Verhindern das Abknicken und Einreißen des Schlauches an der Schweißnaht oder Einpressung

Agraff-Schutzschlauch

Schützt den Schlauch vor äußeren Beschädigungen
90° Bogen, komplett verschweißt oder verpresst, verhindert das Abknicken des Schlauches an der Flasche oder dem Bündel

Prüfmanometer und Entlüftungsventil

Zur Drucküberwachung und zum Entlüften der Schlauchleitung vor dem Abschrauben, beide Optionen auch einzeln lieferbar



Hochdruck-Anschlussarmaturen

Anschlüsse für HD-Schläuche

  • Kugelkopfanschlüsse nach DIN 8542/EN 560/BSP in den Größen G1/4“, G3/8“, G1/2“ und G 3/4”
  • Rohranschlüsse in den Größen 6mm, 8mm, 10mm,12mm
  • Klemmringverschraubungen in den Größen 6mm, 8mm, 10mm, 12mm
  • Schneidringverschraubungen nach DIN 2353 und EN ISO 8434-1

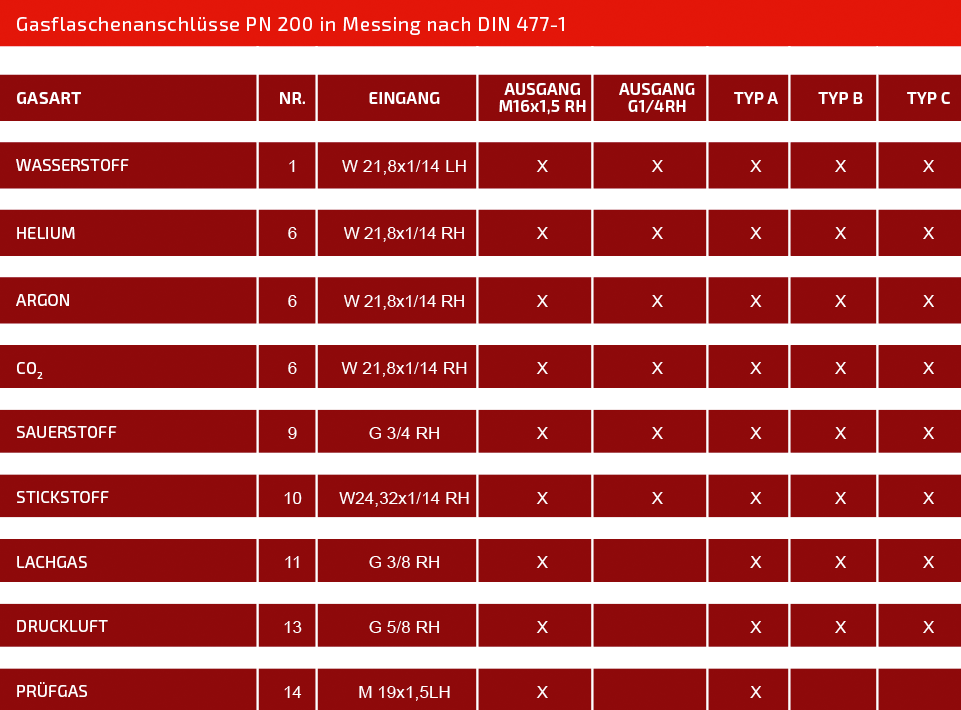

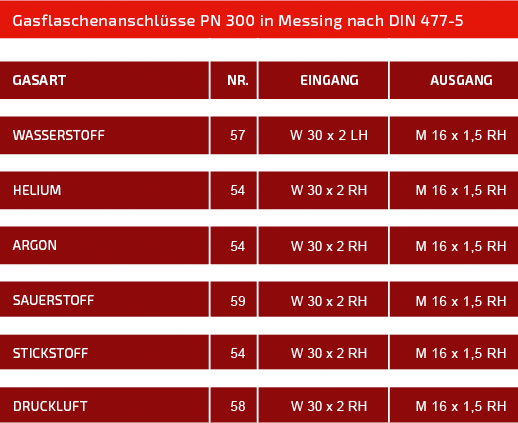

  • Gasflaschenanschlüsse nach DIN 477-1 und DIN 477-5 (siehe unten)
  • Gasflaschenanschlüsse nach vielen ausländischen Normen
  • Anschlüsse mit Innengewinde oder Außengewinde NPT 1/4“
  • Alle Anschlüsse als Anschlüsse in Edelstahl für ES/HD oder aus Stahl verzinkt und Messing für PA/HD


Typ “A” = Sechskant-Überwurfmutter mit flachdichtendem Anschlussbolzen

Typ “B” = lange gerändelte Handanschlussmutter mit O-Ringabdichtung

Typ “C” = kurze gerändelte Handanschlussmutter mit Schlüsselfläche und O-Ringabdichtung
